售价一万八的镜头完全拆解带你看内部构造

　　近日，国外摄影器材租赁网站LensRentals对佳能RF 70-200mm F2.8 L IS USM镜头进行了拆解，这枚镜头在国内的售价是18000元左右。LensRentals表示，这枚镜头的内部构造非常优秀紧凑且坚固。他们认为这是目前市场上最为坚固的外变焦镜头之一。(以下所有图片均来自lensrentals.com）

佳能RF 70-200mm f/2.8 L IS USM

[经销商] 京东商城

[产品售价] 17999元

进入购买

　　镜头属于精密的光学仪器范畴，因此内部结构是非常复杂的，特别是这种长焦变焦镜头。拆卸它需要胆大心细，好在这个过程中操作人并没有“翻车”。不过看现场的环境并不是在无尘空间里进行的，操作员也没有带专用橡胶绝缘手套，因此拆成零件状态的镜头即使可以组装回去，应该也会对成像有较大的影响。大家看个热闹就好了千万别效仿。

先从镜头脚架环开始

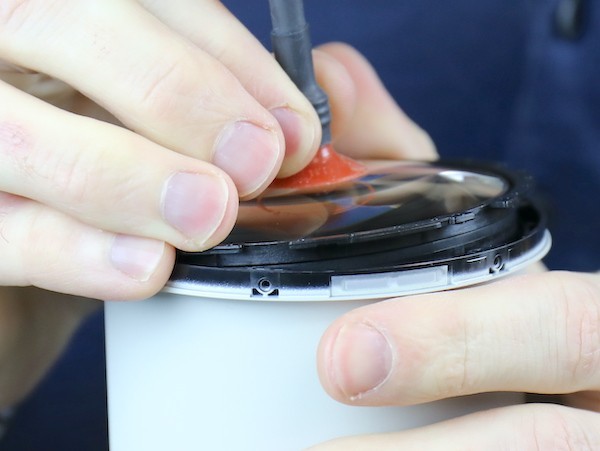

滤镜环部分比较好拆卸

开始分离前镜组

再从镜头卡口开始

　　整个过程需要胆大心细，先观察判断再动手，开始拆解PCB板。这里有可能是处理芯片等电子设备。

　　拆解这枚镜头的控制环，RF镜头的一大特色便是新配备的控制环。控制环功能可自定义，可以将原本在相机上调整的光圈、快门速度、ISO感光度以及曝光补偿等功能，分配到镜头的控制环上。

　　环内是旋转控制环时读取的光学标记。

　　在环下方的内筒上，您可以看到进行读数的光学传感器。

　　开始将镜头外管和对焦环与内部设备分离。

　　可以看到外管内部精密和细致的排线。

　　将外管进一步分离，每个外管之间都有密封圈。

　　镜头的变焦机构特写。

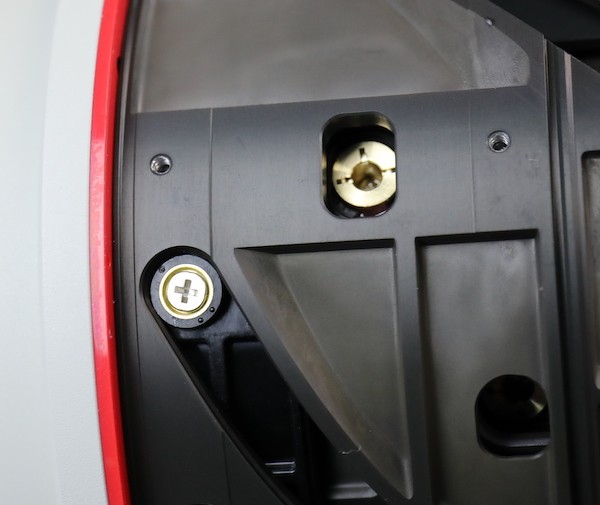

　　我们可以看到固定螺丝下都有绝缘垫片。

　　变焦环的橡胶外圈已经拆卸下来了，并将变焦环进行分离。

　　我们已经可以看到内部的线性马达了。

　　被多重固定的线性马达，给人的第一感觉就是非常的坚固。

　　虽然从以上的照片我们感觉到这枚镜头是一个复杂的光学仪器，但其实这枚镜头的布局是经过优化且已经足够简洁了。从中我们可以看到这枚镜头优秀的机电工程和全新的结构设计。从内部结构来看，它非常坚固可靠，复合材料的强度很高，是一枚可以使用很长时间质量可靠的产品。（当然前提条件是避免意外情况带来的损害）
